Měřicí stanice pro kontrolu polotovarů a dokončených synchronních kroužků

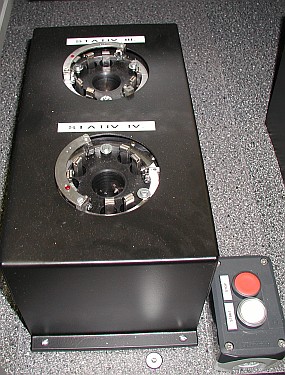

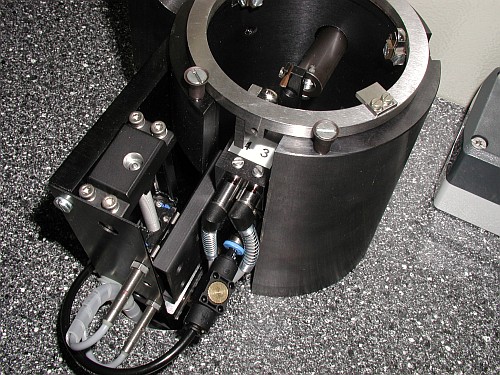

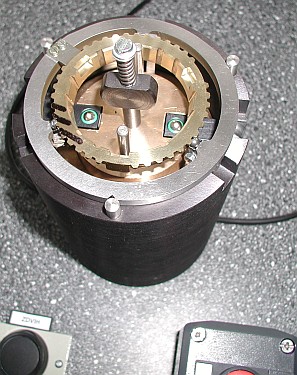

Měřicí stanice je rám z Al-profilů, ve kterém je uloženo sedm měřicích stativů. Jednotlivá měření probíhají podle druhu kroužku. V prvním stativu je kontrolováno provedení vnitřního kuželu vnořením kalibru dovnitř kroužku. Pomocí druhého dynamického stativu se měří profil vnitřního povrchu kroužku včetně parametrů vnitřního závitu. Ve třetím a čtvrtém stativu se měří vnější průměry definovaných ploch kroužků.

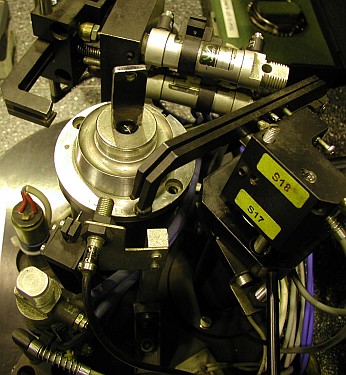

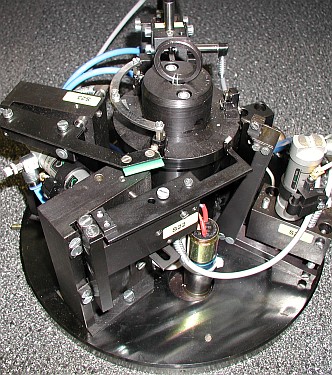

Pátý stativ slouží k dynamickému měření za rotace. Měření probíhá pomocí radiálních a axiálních dotyků s pneumatickým ovládáním přísuvu do měřicí polohy. Do šestého a sedmého stativu je kroužek založen na odměřovaný rotační unášeč s kuželovou plochou. Okolo upínače jsou rozmístěny tři soustavy radiálních a dvou axiálních snímacích dotyků, opět s pneumatickým ovládáním přísuvu do záběru.
Parametry vloženého kroužku jsou postupně odměřeny po vložení do jednotlivých měřicích stativů a jsou vyhodnoceny jak jednotlivě, tak je nakonec stanovena celková kvalita vloženého kroužku. Odměřené hodnoty jsou ukládány do databáze programu pro statistické vyhodnocení.

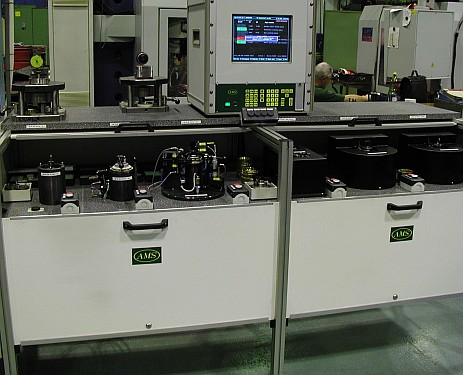

Celkový pohled
