Automatický tester nástavbových modulů stykačů

Automatický tester nástavbových modulů stykačů. Řídicí systém na bázi PC, elektronické měření pomocí přístrojů s GPIB komunikací, automatické značení dobrých kusů

Aplikace :

• Finální 100% kontrola nástavbových modulů před expedicí (balením)


• Automatické měření parametrů a ověření funkce nástavbových modulů


• Naprogramování modulů s komunikací do výchozího stavu


• Automatické označení dobrých nástavbových modulů


• 100% dokumentace výroby včetně identifikace chyb



Při výrobě mnoha elektronických součástek a kompletních výrobků je nutné provádět nejlépe 100% výstupní kontrolu. Spolehlivou kontrolu s dostatečnou kapacitou a 100% dokumentací je možné zabezpečit jen automatickými testery.

Uvedené zařízení demonstruje možnost kompletní a 100% kontroly nástavbových modulů stykačů.
Řídicí systém je na bázi PC, SW je v prostředí Windows. Stroj obsahuje databáze vyráběných modulů, konfigurace měření včetně přípustných hodnot, archivaci provedených měření a chybových stavů.
Počítačové řízení tak umožňuje vést 100% dokumentaci o výrobě a tím zapojení do systému SPC a SQC.

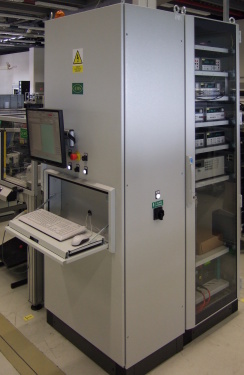

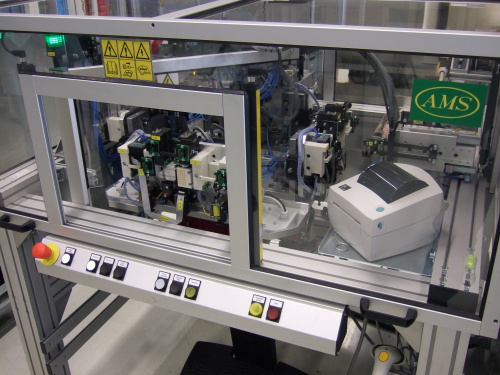

Přístroje pro měření elektronických parametrů jsou ovládány přes sběrnici GPIB. Načítání vstupních parametrů (dávek) je pomocí čtečky čárového kódu, označování vadných výrobků s popisem chyby je pomocí tiskárny štítků.
Tester umožňuje měření nástavbových modulů jak s komunikací přes sběrnici AS-i nebo IO-Link, tak i jednoduchých modulů bez komunikace.

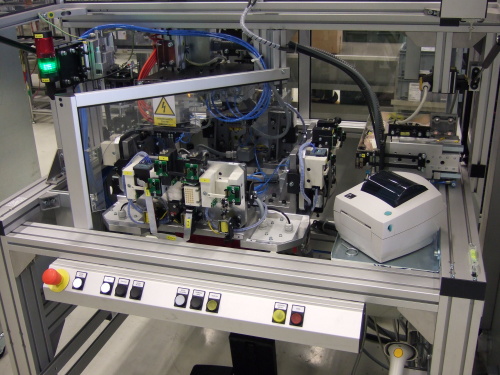

Stroj označuje dobré nástavbové moduly značicí hlavou, takže nemůže dojít k smíchání vadných a dobrých výrobků.

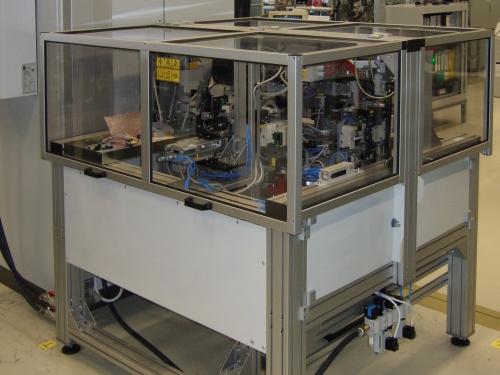

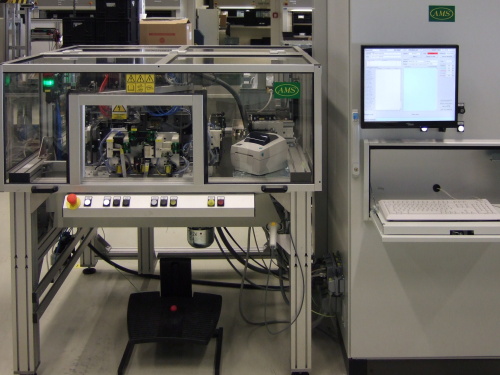

Celkový pohled
