Automatische Messstation für die Prüfung von Autoventilen

Die automatische Station ist aus einem Al-Profilrahmen hergestellt, und besteht aus mehreren Prüfsektionen und einer entsprechenden Mechanik für die Zu- und Abführung der Messteile. Dynamisch geprüft werden alle wichtigen geometrischen Parameter (insgesamt 15). Desweiteren wird eine nicht-destruktive defektoskopische Prüfung an definierten Ventilstellen durchgeführt. Im Bereich des Auswurfs der Messstation sind 14 Behälter platziert, in die beanstandete Teile je nach Defektart einsortiert werden. Die erfolgreich getesteten Ventile werden nach entsprechender Markierung auf den Drehtisch für die letzte Prüfung vor dem Versand verschoben. Der Takt der Station liegt unter 4,5 Sec. Die Station ist mit einer Ethernet-Schnittstelle für den Zugang in das betriebsinterne LAN ausgestattet.

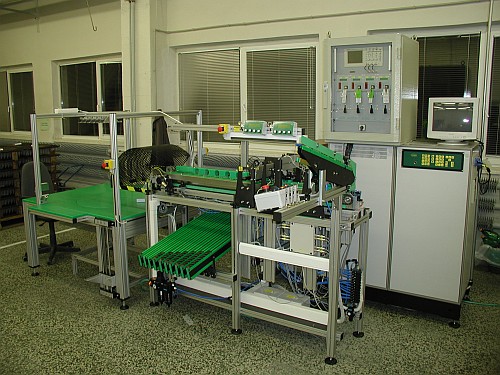

Gesamtansicht
