Anlage für die automatische Prüfung des Zylinderdurchschnittes

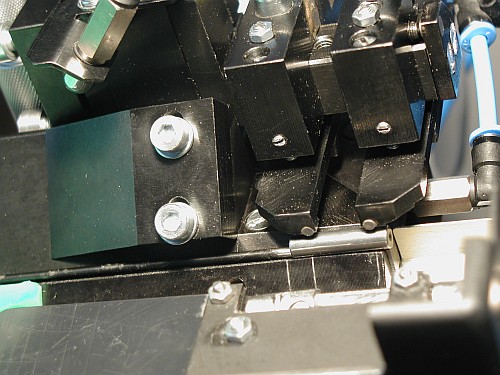

Der Messautomat wird zur regelmäßigen Entnahmeprüfung der Zylinder mit dem Durchschnitt (Ø2,5 bis Ø 5,5mm) nach dem Schleifen benutzt. Aus dem kontinuierlichen Fluss der bearbeiteten Teile (etwa 14 St./Sec) wird in einem einstellbaren Intervall mit Hilfe einer pneumatischen Düse ein Teil in die Messstrecke geleitet. Dort werden die Messwerte für zwei einstellbare Schnitte festgestellt und der Durchschnittswert berechnet. Das gemessene Teil wird anschließend pneumatisch entweder in den Auswurf für eine eventuelle manuelle Prüfung der Resultate oder auf die Paletten für die fertigen Teile geleitet. Die gemessenen Angaben können entweder für die Signalisation über den Prozesszustand oder direkt zu einer regressiven Korrektur der Schleifparameter der Produktionsanlage genutzt werden.

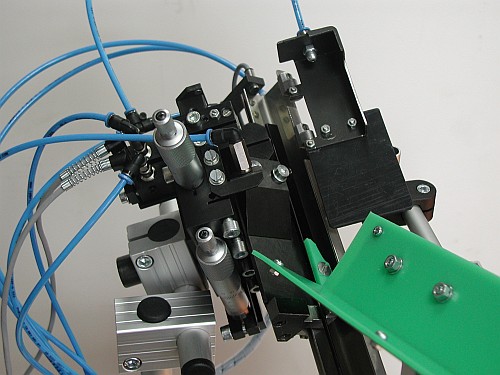

Gesamtansicht
