Automatischer Tester für berührungslose Kontaktgeber (1)

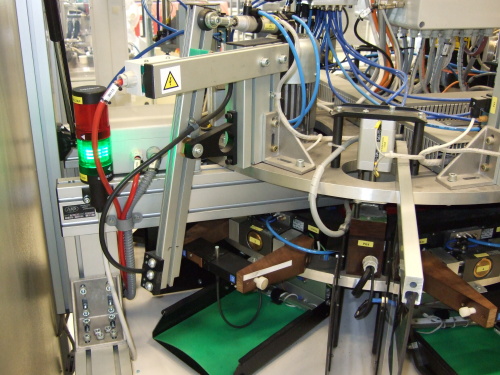

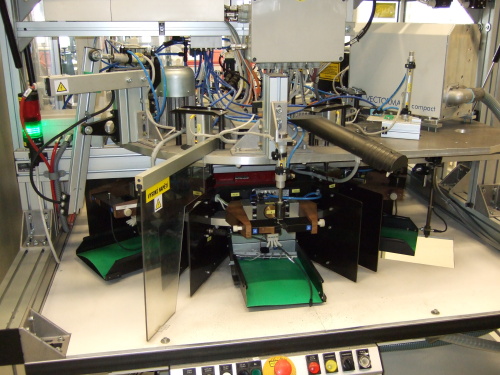

Automatischer Tester für zylindrische Kontaktgeber mit automatischem
Transfer in die nächste Messposition.
Steuerungssystem auf PC-Basis, elektronische Messung mit Hilfe von GPIB Kommunikation, automatische Laser-Markierung der fehlerfreien Stücke.

Applikation :

• Finale 100% Kontrolle der Kontaktgeber vor dem Versand


• Automatische Parametermessung und Prüfung der Kontaktgeber

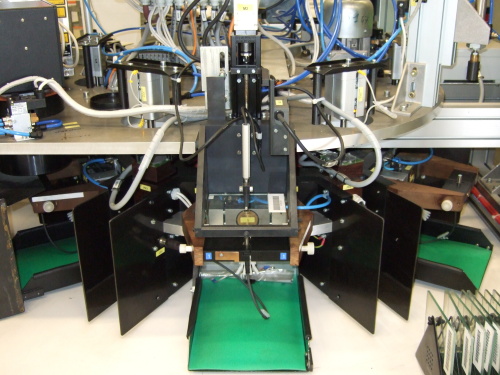

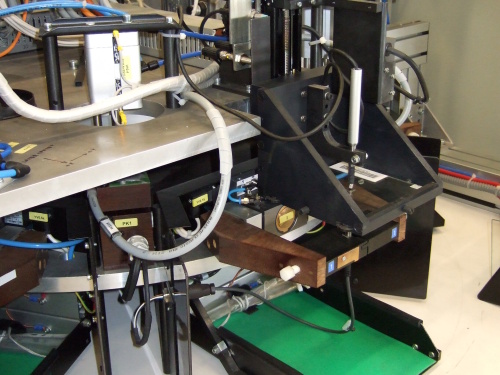

• Automatische Messung des Schlussabstandes und der Hysteresis


• Automatische Laser- Markierung der Prüfteile


• 100% Monitoring der Produktion einschließlich Problemidentifikation



Bei der Herstellung vieler elektronischen Teile und kompletter Produkte ist es nötig eine 100%-ige Endkontrolle durchzuführen. Eine zuverlässige Kontrolle mit ausreichenden Kapazität und 100%-iger Dokumentation kann nur durch automatische Tester gesichert werden.
Die vorgestellteAnlage demonstriert die Möglichkeit einer kompletten und 100%-igen Kontrolle von berührungslosen Kontaktgebern.

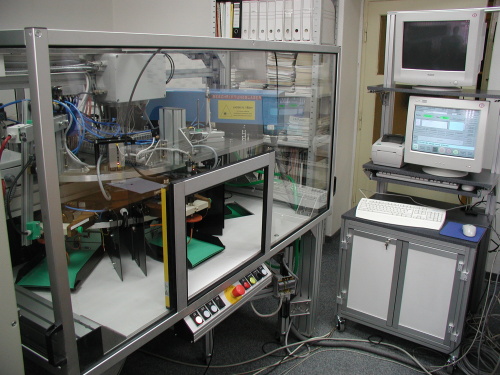

Das Steuerungssystem arbeitet auf PC/Windows-Basis, Die Anlage enthält Datenbanken für die hergestellten Kontaktgeber, die Konfiguration der Messungen einschließlich der Toleranz-Werte, sowie die Archivierung der durchgeführten Messungen und Fehlerzustände.
Die PC-Steuerung ermöglicht somit eine 100%-ige Evidenz über die Produktion und außerdem den Anschluss an SPC und SQC Systeme.
Die Anlagen für die Messung elektronischer Parameter werden durch das GPIB Bussystem gesteuert. Das Einlesen der Eingabeparameter (Batches) wird mit Hilfe eines Bar-Code-Lesers durchgeführt, die Markierung der defekten Produkte mit einer Fehlerbeschreibung erfolgt über einen Label-Drucker.

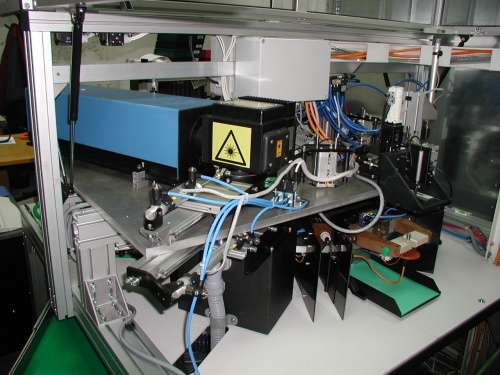

Alle getesteten Kontaktgeber werden mit dem entsprechenden Typ durch den Lasermarkierer direkt in dem Tester beschriftet.
Die Anlage sortiert fehlerhaften Kontaktgeber sofort aus, dh. die Anlage beinhaltet einen dedizierten Fehlerkanal, sodass fehlerfreie und defekte Produkte nicht vermischt werden können.

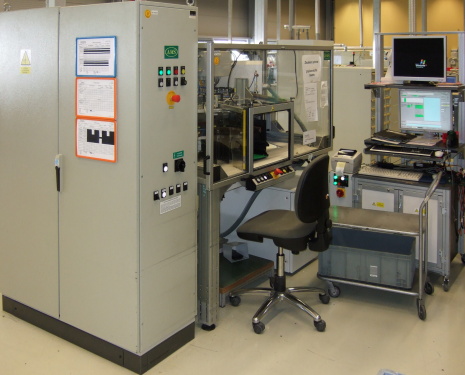

Bedienungsplatz
