Dichtheitsprüfung der Teile (2)

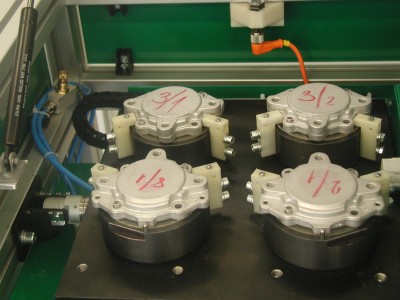

Die halbautomatische Prüfanlage zur Dichtheitsprüfung von Flanschteile hat 3 Positionen, d.h. Zuführung und Auswurf abwechselnd in den zwei Endpositionen und die Dichtheitsprüfung und Markierung fehlerfreier Stücke in der mittleren Position. In dem Tragtisch aus Al-Profilen wird eine komplette Messanlage mit einem Schubtisch, einschließlich des Steuersystems und des Stromverteilers eingebaut. 4 Produkte werden manuell ausgerichtet und in die Anlage gegeben, nach Beendung der Prüfung der nächsten 4 Produkte werden sie automatisch unter der Messsektion abgelegt. Dort werden sie pneumatisch befestigt und abgedichtet. Nach der Dichtheitsprüfung wird das fehlerfreie Stück automatisch durch einen austauschbaren pneumatischen Prägestempel markiert. Durch diese Steuerung ist es auch möglich, mit Hilfe des Schlosses die Abnahme des defekten Stückes zu blockieren.

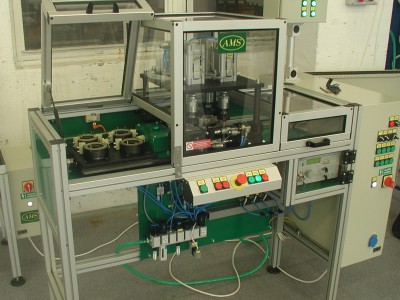

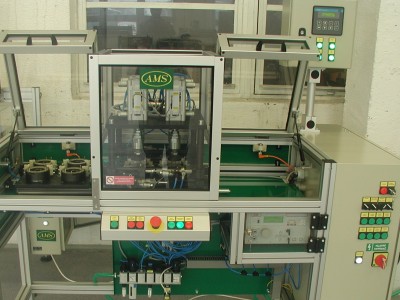

Gesamtansicht
